ESBEL系列（APF、SVG）工作原理
ESBEL通過外部互感器CT，實時檢測電網電流或者負載電流，控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流，通過dq旋轉坐標得到有功、無功、負序等數據，然后通過IGBT功率變換器產生與補償目標（諧波、無功、不平衡）大小相等相位相反的補償電流注入電網，實現對電網側的電能質量改善功能。

艾森貝爾APF/SVG產品特點：

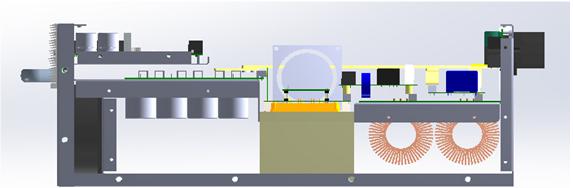

1：模塊化抗污染設計：模塊的通訊和電源高度集中，安裝及檢修方便快捷~；模塊內部強弱電分層隔離，弱電密封設計，大大增強了產品的抗污染能力，具備各種場合作業的性能，使用壽命大大。

2：體積小，容量大，超薄設計：不同容量的模塊能滿足不同的場合，APF單模塊容量從30A到150A，SVG單模塊從30kvar到100kvar，單柜容量較 大到900A和600kvar，而行業主流指標<600A/400kvar，可適應600寬柜體、600深柜體、600寬*600深柜體以及更大尺寸的各種機柜，更高功率密度可為用戶節省占地面積、降低成本。

對SVG而言，額定輸出功率按照完全補償無功而計算，也可以全功率補償單相負載電流，保持電網側三相電流平衡，也可以較 大用一半的功率補償13次以內低次諧波，其余功率用于無功補償，總輸出功率.超薄設計，模塊越薄散熱越好，散熱通道短且快，從而大大減少電力電子元件的熱損，保證設備的正常運行和使用壽命。

3：極低的損耗和噪音：有功損耗在2.5%以下，設備聲音在60分貝以下，設備損耗一般分兩大部門一個是電容電抗損耗，一個是IGBT損耗，不管哪個損耗高都極大影響設備的穩定性和有效率，我公司產品是依據長期以來不斷對研發技術的投入和深入，才有了*出色的成*，只有真正做到把損耗降低了，聲音也*低了（主要是風扇聲音），設備才能更好更穩定的運行，因電子產品影響性能的外部因素主要是溫度和環境。

4：極高電流環帶寬和開關頻率：ESBEL產品首創達到了準自然采樣與連續控制，等效開關頻率達到80k Hz，電流環帶寬達到4kHz，對干擾的抑制速度達到同行業其他產品的4倍以上，而行業主流指標分別是20kHz/1kHz。設備具有更高電流環帶寬，則保護會更及時，在極惡劣電壓失真度THDv下依然保持穩定工作。

三、產品性能指標

四、產品選型：

ESBEL£－□□□－□□□－□□□－□ □ □

模塊性能檢測：

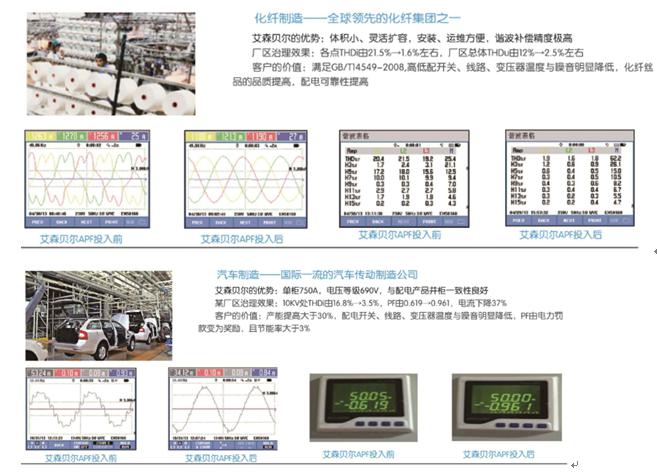

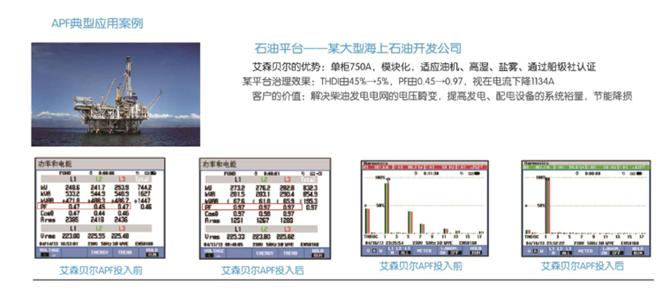

產品案例：

安裝位置及拓展功能

 ESBEL（AHPF/SVGC）與LC之間的位置關系

1、更經濟

ESBELSVGC可以與我公司開發的同尺寸C模塊并聯，同等尺寸，達到單柜功率密度較 大；實現成本更低，更經濟。補償效果與響應速度都完全等同于用SVG補償無功的效果。

ESBEL（AHPF/SVGC）也可以作為一個部件，同其他TSC/LC集成在一個配電柜內共同使用，提高功率密度。我方可提供與任何廠家任意LC形式集成在一個配電柜的柜內具體解決方案。

設備在設計圖紙中的表現形式

  SVGC補償容量    AHPF濾波容量    無功補償容量       SVGC補償容量200kvar

    300kvar            100A             4*100kvar           APF濾波容量100A

     以上所有組合形式，都可以通過一個主顯示屏集中顯示所有信息以及操作運行。
