執行標準
GB/T 13033.1-2007
額定電壓
500V（輕型）、750V（重型）
產品型號、名稱
|
型號 |
名 稱 |
額定電壓V |
|
BTTQ-500 |
輕型銅芯銅護套礦物絕緣電纜 |
500 |
|
BTTHQ-500 |
輕型銅芯銅合金護套礦物絕緣電纜 |
500 |
|
WD-BTTQ-500 |
無鹵低煙輕型銅芯銅護套礦物絕緣電纜 |
500 |
|
WD-BTTHQ-500 |
無鹵低煙輕型銅芯銅合金護套礦物絕緣電纜 |
500 |
|
BTTZ-750 |
重型銅芯銅護套礦物絕緣電纜 |
750 |
|
BTTH Z-750 |
重型銅芯銅合金護套礦物絕緣電纜 |
750 |
|
WD-BTT Z-7500 |
無鹵低煙重型銅芯銅護套礦物絕緣電纜 |
750 |
|
WD-BTTH Z-750 |
無鹵低煙重型銅芯銅合金護套礦物絕緣電纜 |
750 |
BTTQ 輕型銅芯銅護套礦物絕緣電纜
BTTVQ 輕型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜
BTTVZ 重型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜
BTTZ 重型銅芯銅護套礦物絕緣電纜

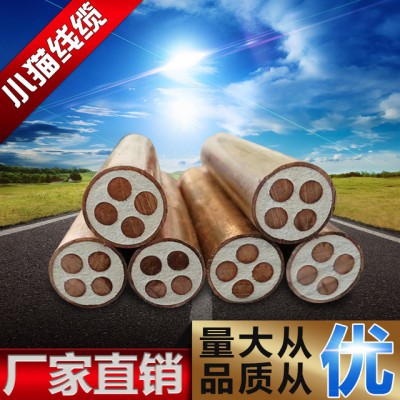

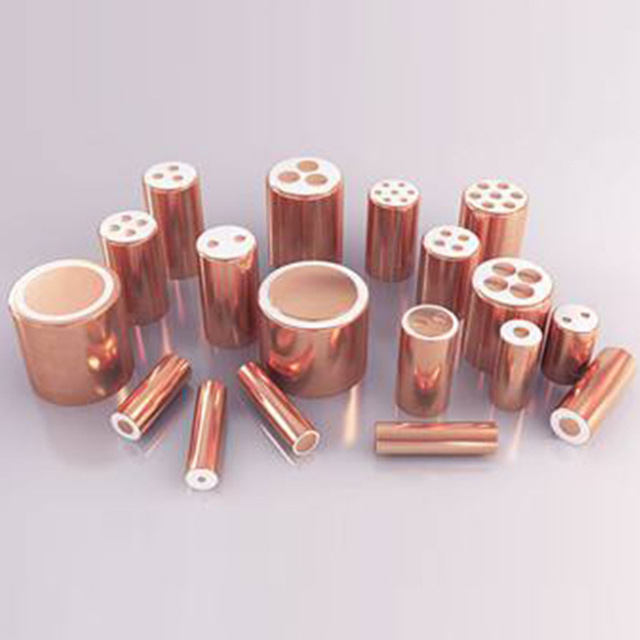

銅芯銅護套氧化鎂絕緣重載防火電纜(又稱作重載礦物絕緣電纜)，是一種外層采用無縫銅管護套、中間充填氧化鎂晶體粉作絕緣材料，導體是單股銅棒組成的新型電纜。耐壓等級：750V。
主要特性
它具有耐高溫、防火、防爆、不燃燒（250℃時可連續長時間運行，1000℃極限狀態下也可作30min的短時間運行）且載流量大、外徑小、機械強度高、使用壽命長，一般不需要獨立接地導線的特點。
應用范圍
廣泛應用于核電站、冶金、化工、礦井、制窯等危險、惡劣、高溫環境。近年來也較多的應用于高層建筑、機場、碼頭、地下鐵道等場所，用以保障在火災情況下消防水泵、消防電梯、局部照明、應急疏散指示、保安監視，防、排煙系統及自備電源等消防用電及重要設備不間斷運行。
由于BTTZ電纜特殊的結構,使其具備一些與傳統電纜不同的特性，這些優點及不足之處應引起選擇和施工的注意。
1、BTTZ電纜主要優點
1）完全防火 BTTZ電纜自身完全不燃燒，同時也不會引發火源。即使在有火焰燒烤的情況下，只要火焰溫度低于銅的熔點溫度，火焰消除后電纜無需更換仍可繼續使用。在被火焰燒烤的情況下不會產生有毒的煙霧和氣體。
2）過載保護能力強 線路過載時，只要發熱達不到銅的熔點溫度，電纜不會受損。即使瞬間擊穿，擊穿處氧化鎂晶體也不會形成碳化物，過載消除后，電纜性能不會產生變化，仍可繼續正常使用。
3）工作溫度高 由于絕緣層氧化鎂晶體的熔點溫度遠高于銅的熔點溫度，因而電纜正常工作溫度可達250℃，短期內可在接近銅的熔點溫度1083℃下繼續運行。
