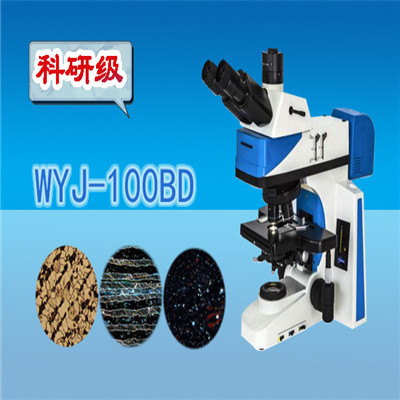

點擊圖片查看原圖
產品概述
三目暗場金相顯微鏡WYJ-100BD采用優良的廣闊遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置，可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器?？偡糯蟊稊?shù)：50-1000X
◆產品特點：
1、采用了先進的廣闊遠光路設計，提供了*的光學系統。
2、采用大視野目鏡和明暗場長距平場物鏡，視場平坦，成像清晰。
3、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。
4、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。
5、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。
6、具有亮度調節功能，能夠在轉換物鏡情況下自動調節光亮度。
◆典型應用：
1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。
2、觀察材料表面的某些特性，3、分析金屬、礦相內部結構組織。
規格參數
一、顯微鏡參數：
|
配置
|
技術規格 Description
|
數量
|
|
目鏡
|
大視野 PLAN 10X (視場數25mm） FN25
|
2pcs
|
|
平場廣闊遠消色差明暗場物鏡 Plan lnflnity achromat BD objective
|
PLAN lnflnity 5X BD NA 0.1, WD 16.6
|
1pcs
|
|
PLAN lnflnity 10X BD NA 0.25, WD 16.0
|
1pcs
|
|
|
PLAN lnflnity 20X BD NA 0.40, WD 10.5
|
1pcs
|
|
|
PLAN lnflnity 50X BD NA 0.55, WD 5.1
|
1pcs
|
|
|
PLAN lnflnity 100X BD NA 0.8 WD 3.01
|
1pcs
|
|
|
三目鏡筒 Trinocular tube and C-mount
|
Interpupillary distance 55mm-75mm 0.5x C-mount U-CTR30-2 Trinocular tube, FN26, fixed light pass, Bi/Photo: 50/50 100/0 0/100
|
1pcs
|
|
調焦機構 Foucus system
|
粗微動同軸調焦，微動格值：1微米，帶鎖緊和限位,較 大行程30mm，可放置試樣高度40mm
|
1pcs
|
|
Coaxial coarse/fine focus system,with tension adjustable and limit stopper.
|
1pcs
|
|
|
minimum division of fine focusing 1 mm，Maximum stroke 30mm, the specimen height 40mm
|
1pcs
|
|
|
顯微鏡鏡體 Microscope system
|
10w 效率高 率白色LED 色溫溫和 包含轉換器 濾色片 明暗場切換裝置 可調視場光闌
|
1pcs
|
|
Microscope frame with quintuplerevolving nosepiece,
|
1pcs
|
|
|
mechanicalstage（right handle）, 10w led illuminator, filter 32.5C-2.
|
1pcs
|
|
|
Corresponded to WEEE regulation，Switching device for dark field Adjustable field aperture
|
1pcs
|
|
|
轉換器 Nosepiece
|
五孔 轉換器
|
1pcs
|
|
eijing
|
1pcs
|
|
|
左右手操作可切換，高低位可調工作臺The left and right hand operation can be switched, high and low adjustable stage
|
X 行程 77mm Y 行程 55mm
|
1pcs
|
|
X trip 77mm Y trip 55mm
|
1pcs
|
|
|
聚光鏡 Brightfield condenser
|
阿貝聚光鏡NA0.9 上下可升降 可調孔徑光闌
|
1pcs
|
|
Brightfield condenser, N.A. 0.9, Up and down adjustable Adjustable aperture
|
1pcs
|
|
|
濾色片 Filter
|
Blue Green and yellow frosted glass
|
3pcs
|
|
電源 Power
|
100v~240v輸入 100 v to 240 v input AC
|
1pcs
|
|
防塵罩 Dust cover
|
Dust cover
|
1pcs
|
二、目鏡參數：
|
型號 Type
|
放大倍率 Magnification
|
視場直徑 F.O.V
|
外徑 Tube diameter
|
|
WF10X/25
|
10X
|
Φ25
|
Φ30
|
三、物鏡參數：
|
放大倍率 Magnification
|
數值孔徑 N.A
|
分辨率 R(μm)
|
工作距離WD(mm)
|
共軛距離Conjugate(mm)
|
齊焦距離Parfocus(mm)
|
蓋玻片厚度CoverGlass(mm)
|
|
5X
|
0.15
|
2.10
|
12.8
|
∞
|
45
|
無
|
|
10X
|
0.25
|
1.10
|
10.7
|
∞
|
45
|
無
|
|
20X
|
0.40
|
0.70
|
8.9
|
∞
|
45
|
無
|
|
50X
|
0.55
|
0.55
|
4.6
|
∞
|
45
|
無
|
|
100X
|
0.80
|
0.42
|
2.15
|
∞
|
45
|
無
|
