產品概述

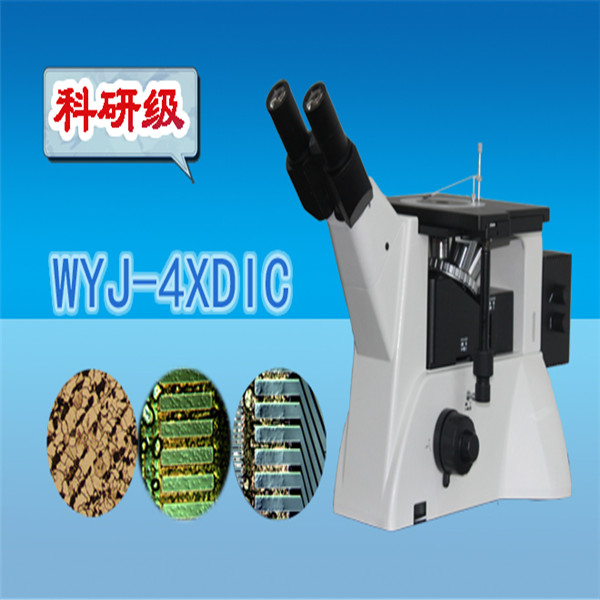

科研級微分干涉顯微鏡WYJ-4XDIC采用優良的廣闊遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、微分干涉裝置，可實現偏光觀察、微分干涉觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于TFT液晶顯示屏導電粒子分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-800X
◆產品特點：
1、采用了先進的廣闊遠光路設計，提供了*的光學系統。
2、采用大視野目鏡和廣闊遠長距平場物鏡，視場平坦,成像清晰。
3、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。
4、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。
◆典型應用：
1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗，
2、TFT液晶顯示屏導電粒子， 3、分析金屬、礦相內部結構組織。
規格參數
一、顯微鏡參數：
|
序號
|
名稱
|
技術參數
|
|
01
|
平場目鏡
|
WF10X/Φ22mm
|
|
02
|
平場物鏡
|
廣闊遠長距PLL 5X/0.10DIC、10X/0.25DIC、20X/0.40DIC、40X/0.60、80X/0.75
|
|
03
|
總放大倍數
|
50X-800X
|
|
04
|
觀察頭
|
雙目，鉸鏈?zhǔn)?5°傾斜
|
|
05
|
轉換器
|
五孔(內向式滾珠內定位)
|
|
06
|
粗調調焦范圍
|
粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm
|
|
07
|
載物臺
|
機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm
圓形可旋轉載物臺板尺寸：較 大外徑Ф130mm，較 小通光口徑小于Ф12mm |
|
08
|
光瞳距離
|
53-75mm
|
|
09
|
濾色片
|
磨砂玻璃、黃、綠、藍濾色片
|
|
10
|
照明裝置
|
12V50W鹵素?zé)簦炼瓤烧{(diào)內置視場光闌、孔徑光闌
|
|
11
|
偏光裝置
|
拉板式起偏器，檢偏器 微分干涉相襯插板適用于5X.10，20X DIC 物鏡
|
|
12
|
儀器重量
|
凈重7.0kg 毛重8.5kg
|
|
13
|
儀器尺寸
|
儀器尺寸18X25X33（cm） 包裝尺寸42X35X52(cm)
|
二、目鏡參數：
|
型號
T ype |
放大倍率
Magnification |
視場直徑
F.O.V |
外徑
Tube diameter |
|
WF10X/22
|
10X
|
Φ22
|
Φ30.0
|
三、物鏡參數：
|
放大倍率 Magnification
|
數值孔徑 N.A
|
分辨率 R(μm)
|
工作距離WD(mm)
|
共軛距離Conjugate(mm)
|
齊焦距離Parfocus(mm)
|
蓋玻片厚度CoverGlass(mm)
|
|
5XDIC
|
0.12
|
2.55
|
18.2
|
∞
|
45
|
無
|
|
10XDIC
|
0.25
|
1.10
|
20.2
|
∞
|
45
|
無
|
|
20XDIC
|
0.40
|
0.70
|
6.00
|
∞
|
45
|
無
|
|
40X
|
0.60
|
0.55
|
3.98
|
∞
|
45
|
無
|
|
80X
|
0.80
|
0.42
|
1.25
|
∞
|
45
|
無
|
