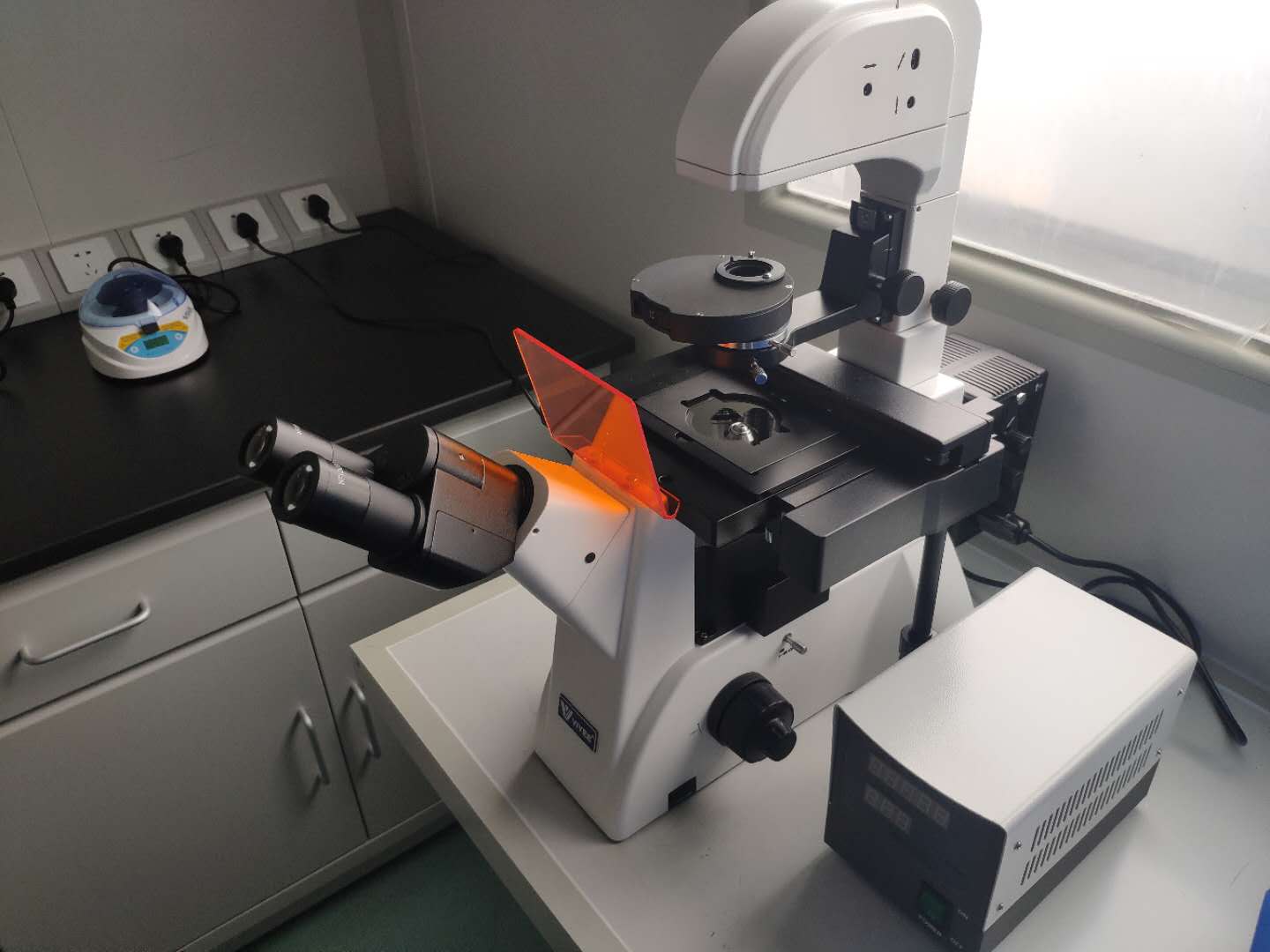

點擊圖片查看原圖
科研級暗場金相顯微鏡WYJ-4XBD
采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置，可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器?？偡糯蟊稊?shù)：50-600X
◆產品特點：
1、采用了最為先進的無限遠光路設計，提供了卓越的光學系統。
2、采用大視野目鏡和明暗場長距平場物鏡，視場平坦,成像清晰。
4、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。
5、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。
6、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。
◆典型應用：
1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。
2、觀察材料表面的某些特性，3、分析金屬、礦相內部結構組織。
規格參數
一、顯微鏡參數：
|
序號 |
名稱 |
技術參數 |
|
01 |
平場目鏡 |
WF10X/Φ22mm |
|
02 |
明暗平場物鏡 |
無限遠長距PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.60、60X/0.75 |
|
03 |
總放大倍數 |
50X-600X |
|
04 |
觀察頭 |
雙目，鉸鏈?zhǔn)?5°傾斜 |
|
05 |
轉換器 |
五孔(內向式滾珠內定位) |
|
06 |
粗調調焦范圍 |
粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm |
|
07 |
載物臺 |
機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm |
|
08 |
光瞳距離 |
53-75mm |
|
09 |
濾色片 |
磨砂玻璃、黃、綠、藍濾色片 |
|
10 |
暗場照明 |
12V50W鹵素?zé)?，亮度可調12V50W 內置視場光闌、孔徑光闌 |
|
11 |
偏光裝置 |
拉板式起偏器，檢偏器（可選配DIC微分干涉裝置） |
|
12 |
儀器重量 |
凈重7.0kg 毛重8.5kg |
|
13 |
儀器尺寸 |
儀器尺寸18X25X33（cm） 包裝尺寸42X35X52(cm) |
二、目鏡參數：
|
型號 |
放大倍率 |
視場直徑 |
外徑 |
|
WF10X/22 |
10X |
Φ22 |
Φ30.0 |
三、物鏡參數：
|
放大倍率 Magnification |
數值孔徑 N.A |
分辨率 R(μm) |
工作距離WD(mm) |
共軛距離Conjugate(mm) |
齊焦距離Parfocus(mm) |
蓋玻片厚度CoverGlass(mm) |
|
5X |
0.12 |
2.10 |
9.70 |
∞ |
45 |
無 |
|
10X |
0.25 |
1.10 |
9.30 |
∞ |
45 |
無 |
|
20X |
0.40 |
0.70 |
7.23 |
∞ |
45 |
無 |
|
40X |
0.60 |
0.55 |
3.00 |
∞ |
45 |
無 |
|
60X |
0.75 |
0.42 |
1.90 |
∞ |
45 |
無 |
可選購件
一、顯微鏡選購件：
|
序號 |
名稱 |
技術參數 |
|
01 |
測微目鏡 |
10X(Φ22mm) |
|
02 |
明暗場物鏡 |
PLL50X、80X、100X |
|
03 |
物鏡測微尺 |
0.01mm |
|
04 |
DIC微分干涉裝置 |
微分干涉相襯插板 |
二、攝像系統選購：
|
序號 |
名稱 |
參數及功能 |
|
01 |
CMOS數字?jǐn)z像頭 |
300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
|
02 |
CCD數字?jǐn)z像頭 |
140萬、300萬、500萬、600萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
|
03 |
高清模擬攝像頭 |
日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能） |
|
04 |
單反數碼相機 |
佳能、尼康、萊卡等千萬級以上像素單反相機（具有拍照、錄像等功能） |
三、分析軟件選購：
|
序號 |
名稱 |
參數及功能 |
|
01 |
基本測量軟件UV |
可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
|
02 |
金相分析軟件UV-MA |
包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。 |
|
03 |
礦相分析軟件UV-K |
通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
|
04 |
粒度軟件UV-G |
包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。 |
裝箱清單
|
序號 |
名稱 |
主要技術參數 |
單位 |
數量 |
|
01 |
顯微鏡機架 |
|
臺 |
1 |
|
02 |
雙目鏡筒 |
|
只 |
1 |
|
03 |
無限遠明暗場物鏡 |
5X、10X、20X、40X、60X |
只 |
各1 |
|
04 |
平場目鏡 |
10X |
對 |
1 |
|
05 |
載物臺壓簧 |
|
件 |
1 |
|
06 |
載物片 |
|
片 |
1 |
|
07 |
濾色片 |
藍、綠、黃、磨砂 |
片 |
各1 |
|
08 |
攝像接口 |
|
只 |
1 |
|
09 |
鹵素?zé)?/p> |
12V50W |
只 |
1 |
|
10 |
防塵罩 |
|
個 |
1 |
|
11 |
電源線 |
|
根 |
1 |
|
12 |
產品說明書 |
|
本 |
1 |
|
13 |
產品裝箱單 |
|
份 |
1 |
|
14 |
產品合格證 |
|
份 |
1 |
|
15 |
產品保修卡 |
|
份 |
1 |
