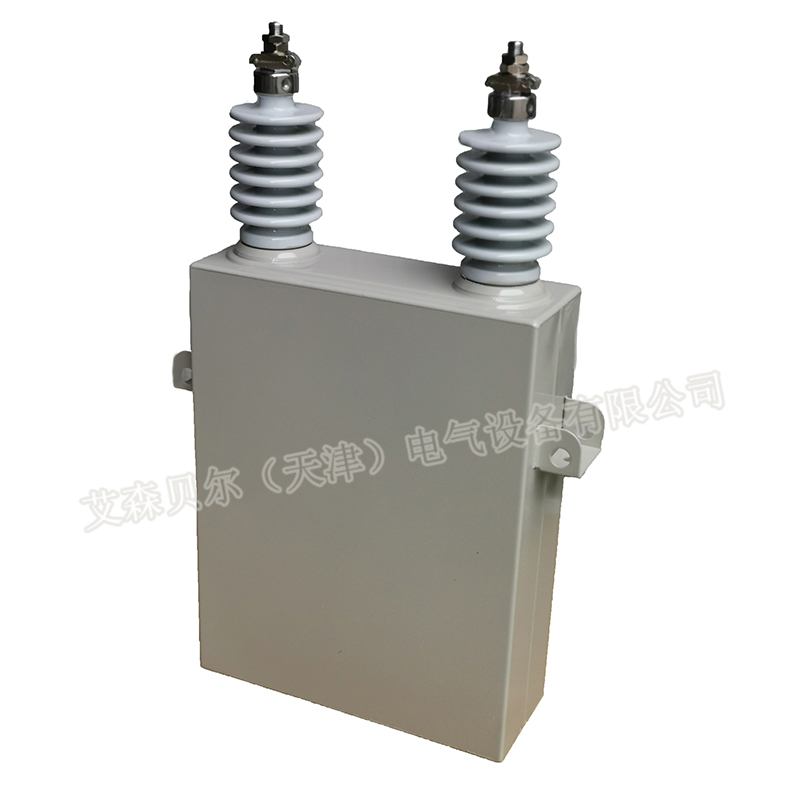

ESBEL高壓電容器用于提高功率因數，降低線損，提高變壓器效率，改善供用電質量，降低配電線纜截面，節約有功電費。一般6-24個月回收投資成本，具有很高的投資報酬率，并且大大有利于降低排放而保護環境。

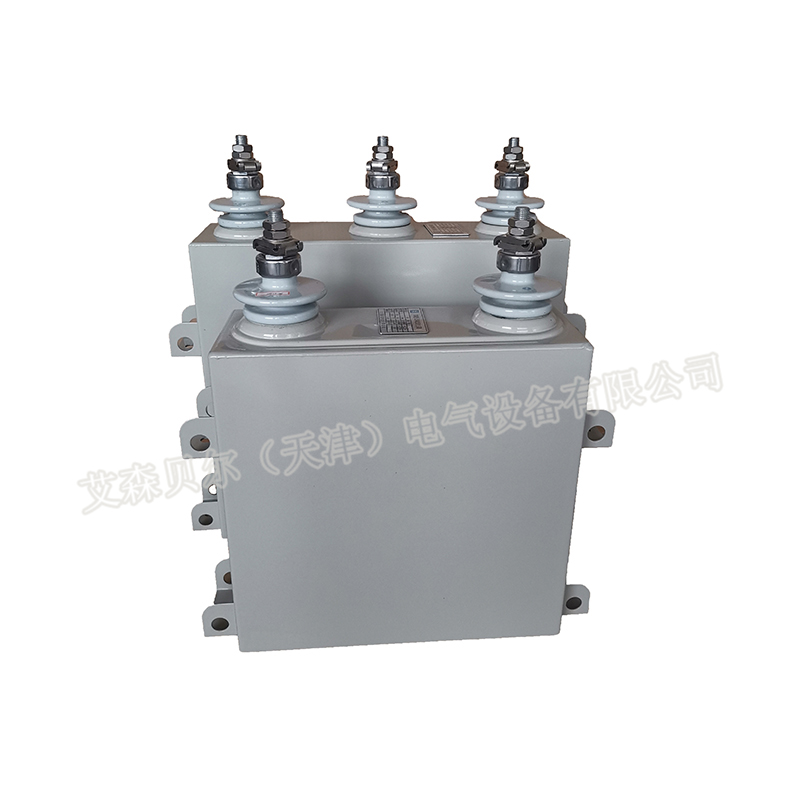

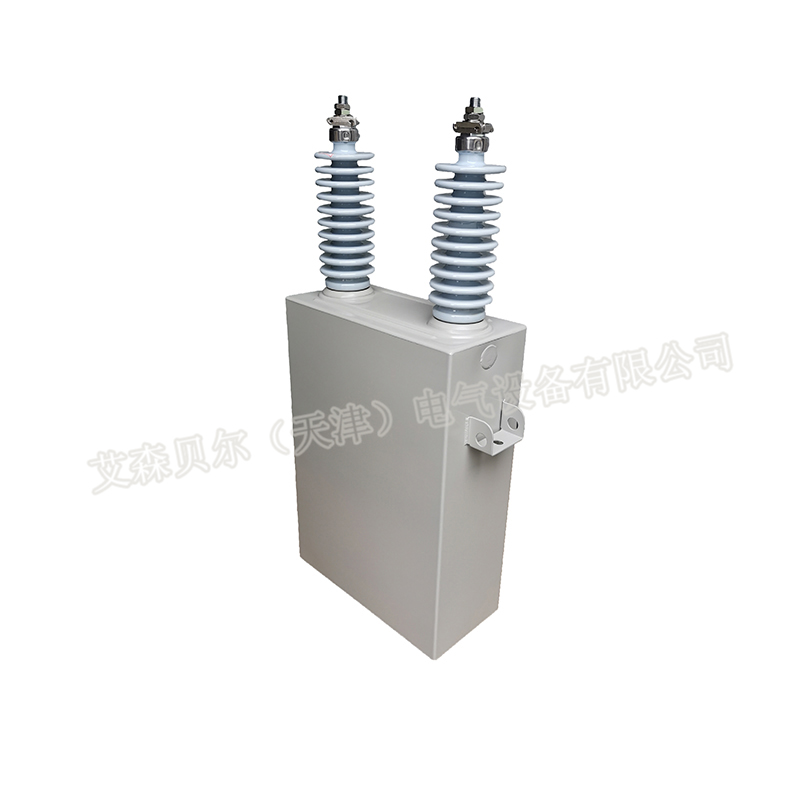

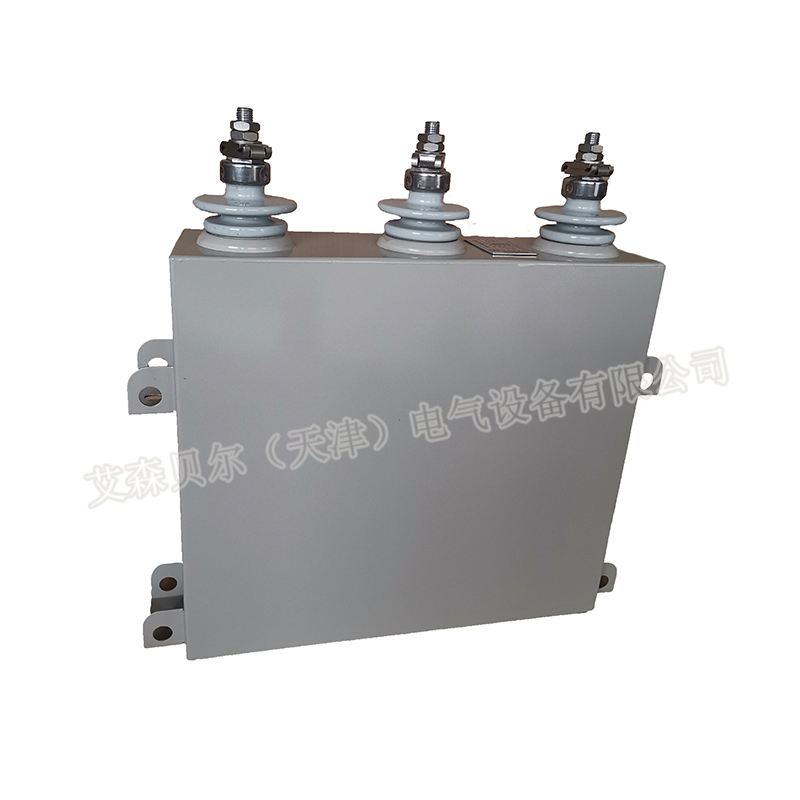

ESBEL電容器具有內熔絲和外熔絲結構；以及戶外型和戶內型；單相式和三相式。在技術上采用如氣體混合浸漬劑等多種新技術，經嚴格的真空處理制造。具有高電性能、低損耗、無污染、長壽命的特點，是新一代高壓電容器產品。
ESBEL高壓電容器，特別考慮了中國電網的特殊情況，在場強，選材，體積等方面進行了優化設計與制造，更適合中國電網運行。
產品獨特技術特點
特殊氣體混合于絕緣油
介質與浸漬劑的微量水份是影響電容局放性能的重要問題之一，該工藝可以進一步去除油介質中的微量水份；提高局部放電性能與耐電性能；更好促使浸漬劑的運動而利于散熱；~浸漬劑介質的重量而減少整體重量；更好的可靠性與使用壽命。
對集合式電容器，也有采用特殊氣體填充大殼體的結構，其特點為：減少了內部油介質泄漏的可能性，減少了整臺產品的重量等。
鋁箔折邊工藝
由于邊緣電場較高的影響，電容器鋁箔邊緣易發生電蝕而早期損壞，折邊工藝可使局放性能提高20%左右。
主要技術參數
|
額定電壓 |
Un |
6~35KV,50Hz/60Hz（其他可定制） |
|
過電壓范圍 |
Umax |
1.1Un長期每24小時；1.15Un30分鐘；1.25Un5分鐘；1.3Un1分鐘 |
|
過電流能力 |
Imax |
1.3In長期運行（更高也可以定制） |
|
介質損耗 |
Loss |
＜0.2W/Kvar |
|
電容偏差 |
Cn |
-5％~+10％Cn |
|
極間耐壓 |
UTT |
2.15Un下10秒鐘交流電壓（或4.3Un直流電壓下10秒） |
|
極殼耐壓 |
UTc |
依據IEC及GB相關標準 |
|
統計壽命 |
TLd |
20年（在正常使用情況下） |
|
環境溫度 |
T |
-40~+50℃（更高也可以定制） |
|
介質材料 |
Die |
全膜，絕緣油或絕緣油混合特殊氣體新設計 |
|
~保護 |
|
內部獨特帶應斷點熔絲保護 |
|
放電保護 |
|
內置放電系統，5分鐘＜50V（或75V）（或更高定制） |
|
環境條件 |
|
海拔2000米，濕度90％（或更高定制） |
|
冷卻方式 |
|
自然冷卻（在柜內可采用通風冷卻） |
|
接地方式 |
|
外殼直接接地 |
|
端子形式 |
|
單相雙瓷套或單相單瓷套結構選擇 |
|
接線端子 |
|
M12~M16螺栓，包括專用接線盒及防鳥罩 |
|
外觀標準 |
|
RAL7031*外觀標準 |
|
產品范圍 |
|
額定電壓6~35KV，單臺容量25~850Kvar |
|
制造標準 |
|
IEC871/EN871，GB/T11024，VDE0560等（也可定制） |
