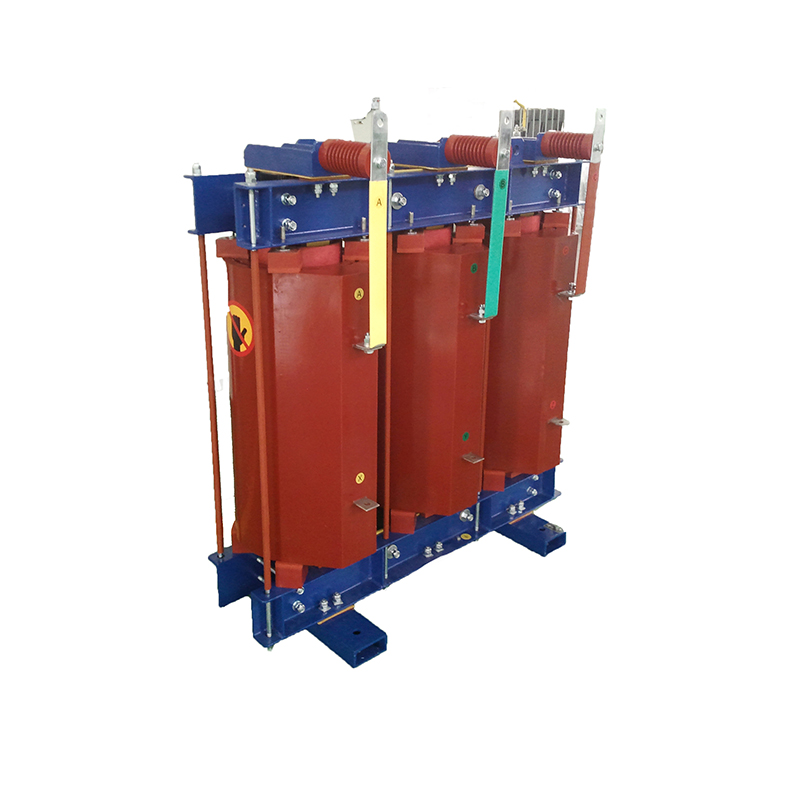

高壓ESBELXH電抗器是無功補償及諧波治理的主要配套設備，它與電容器組成串聯回路，可有效抑制合閘涌流，操作過電壓及高次諧波，改善系統電壓波形，對電網及無功補償?shù)陌踩\(yùn)行起到十分重要的作用，鐵芯式由特種硅鋼片及線圈經環氧澆注制造，具有成本低、體積小、無泄漏等特點，是新穎干式產品。
主要技術參數
|
額定電壓 |
Un |
6KV,10KV,12KV（也可以定制） |
|
過電流能力 |
Imax |
1.5In下運行 |
|
溫度范圍 |
T |
-25~+45℃（更高也可以定制） |
|
線性度 |
L |
在1.1In下≥0.95（更高也可以定制） |
|
電抗率 |
P |
6％，12％，13％，7％，1％（也可以更高定制） |
|
絕緣等級 |
|
H級 |
|
冷卻方式 |
|
自然風冷（也可以風扇強冷） |
|
介質結構 |
|
銅線及優質環氧干式結構 |
|
出線方式 |
|
可選線圈同側，兩側及瓷瓶出線 |
|
運行條件 |
|
海拔2000米，濕度95％（更高也可以定制） |
|
制造標準 |
|
IEC,GB311-83 |
ESBELXH干式鐵芯電抗器主要規格型號（常用6-10KV,6%,50Hz，線圈兩邊出線三相式）（線圈同側出線及瓷瓶出線方式和單相式也可以提供）
|
電抗容量Kvar （Kvar=6％XQ）Qn |
電容容量 Q（Kvar） |
外形尺寸（XL/Xc=6％） |
訂貨（設計）型號 |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
|||
|
2 |
33.3 |
630 |
300 |
380 |
190 |
300 |
580 |
250 |
290±10 |
ESBELXH10-2/6 |
|
3 |
50 |
700 |
350 |
460 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-3/6 |
|
5 |
83.3 |
700 |
350 |
430 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-5/6 |
|
6 |
100 |
700 |
350 |
430 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-6/6 |
|
9 |
150 |
750 |
350 |
430 |
230 |
330 |
650 |
300 |
350±10 |
ESBELXH10-9/6 |
|
10 |
166.6 |
750 |
350 |
460 |
230 |
330 |
650 |
300 |
350±10 |
ESBELXH10-10/6 |
|
12 |
200 |
750 |
350 |
460 |
230 |
330 |
730 |
300 |
425±10 |
ESBELXH10-12/6 |
|
15 |
250 |
750 |
350 |
460 |
230 |
330 |
730 |
300 |
425±10 |
ESBELXH10-15/6 |
|
18 |
300 |
790 |
400 |
460 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-18/6 |
|
21 |
350 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-21/6 |
|
22.5 |
375 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-22.5/6 |
|
24 |
400 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-24/6 |
|
27 |
450 |
790 |
350 |
450 |
265 |
365 |
800 |
400 |
470±10 |
ESBELXH10-27/6 |
|
30 |
500 |
750 |
350 |
450 |
265 |
365 |
800 |
400 |
470±10 |
|
